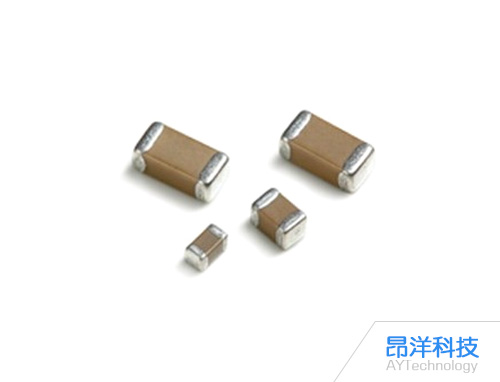

貼片電容的生產工藝流程是一個復雜且精細的過程，涉及多個關鍵步驟。以下是一個典型的貼片電容生產工藝流程的概述：

一、原材料準備

材料采購：采購制作貼片電容所需的原材料，如陶瓷粉末(介電層材料)、電極材料、基板等。

粉末混合：將陶瓷粉末與粘合劑、溶劑等按一定比例混合，通過球磨機均勻混合，形成陶瓷漿料。

二、漿料處理與成型

流延：將陶瓷漿料通過流延機的澆筑口，涂布在繞行的PET膜上，形成一層均勻的漿料薄層。隨后通過熱風區將漿料中的溶劑揮發，干燥后得到陶瓷膜片。

電極印刷：在陶瓷膜片上，按照工藝要求，通過絲網印版將內電極漿料(如銅)印刷到指定位置。

三、疊層與層壓

疊層：將印有內電極的陶瓷膜片按照設計的錯位要求疊壓在一起，形成多層結構(MLCC的巴塊)。

層壓：使用層壓袋將疊層好的巴塊裝好，抽真空包封后，通過等靜壓方式加壓，使層與層之間結合更加緊密。

四、切割與排膠

切割：將層壓好的巴塊切割成獨立的電容器生胚。

排膠：將電容器生胚放置在承燒板上，按一定的溫度曲線進行高溫烘烤，以去除生胚中的粘合劑等有機物質。

五、燒結與后處理

燒結：將排膠后的電容器生胚進行高溫?zé)Y(jié)，使其形成具有高機械強度和優良電氣性能的陶瓷體。

倒角：對燒結后的電容器進行倒角處理，以形成光潔的表面，保證產品的內電極充分暴露。

端電極處理：在電容器的端頭上進行電鍍處理，通常先鍍一層鎳，再鍍一層錫，以確保良好的焊接性能和電氣連接。

六、測試與分選

性能測試：對成品電容進行耐壓、電容量、損耗因子和漏電流等關鍵參數的測試，確保產品質量。

外觀挑選：借助放大鏡或顯微鏡將具有表面缺陷的產品挑選出來。

分選：根據測試結果將產品分檔，剔除不良品。

七、包裝與出貨

包裝：將測試合格的產品進行包裝，以滿足不同的包裝要求。

出貨：將包裝好的產品出貨給客戶。

需要注意的是，以上工藝流程僅為一般性描述，具體的生產工藝可能因不同的生產廠家、產品型號和生產設備而有所差異。在整個生產過程中，需要嚴格控制各個環節的工藝參數和質量要求，確保生產出的貼片電容符合相關標準和要求。同時，還需要對生產過程中的廢棄物和污染物進行妥善處理，確保生產過程的環保和可持續性。
